Cuve de test haute pression 120 bar en P355GH : retour de fabrication

Nous livrons actuellement une cuve de test haute pression sur mesure destinée à valider d'autres équipements industriels sous une pression de service de 80 bar. Pour qualifier cette cuve, elle subit elle-même une épreuve hydraulique à 120 bar — une pression que peu d'ateliers de chaudronnerie en Europe maîtrisent au quotidien. Retour terrain sur le dimensionnement, le choix matière, la fabrication et la mise en conformité réglementaire.

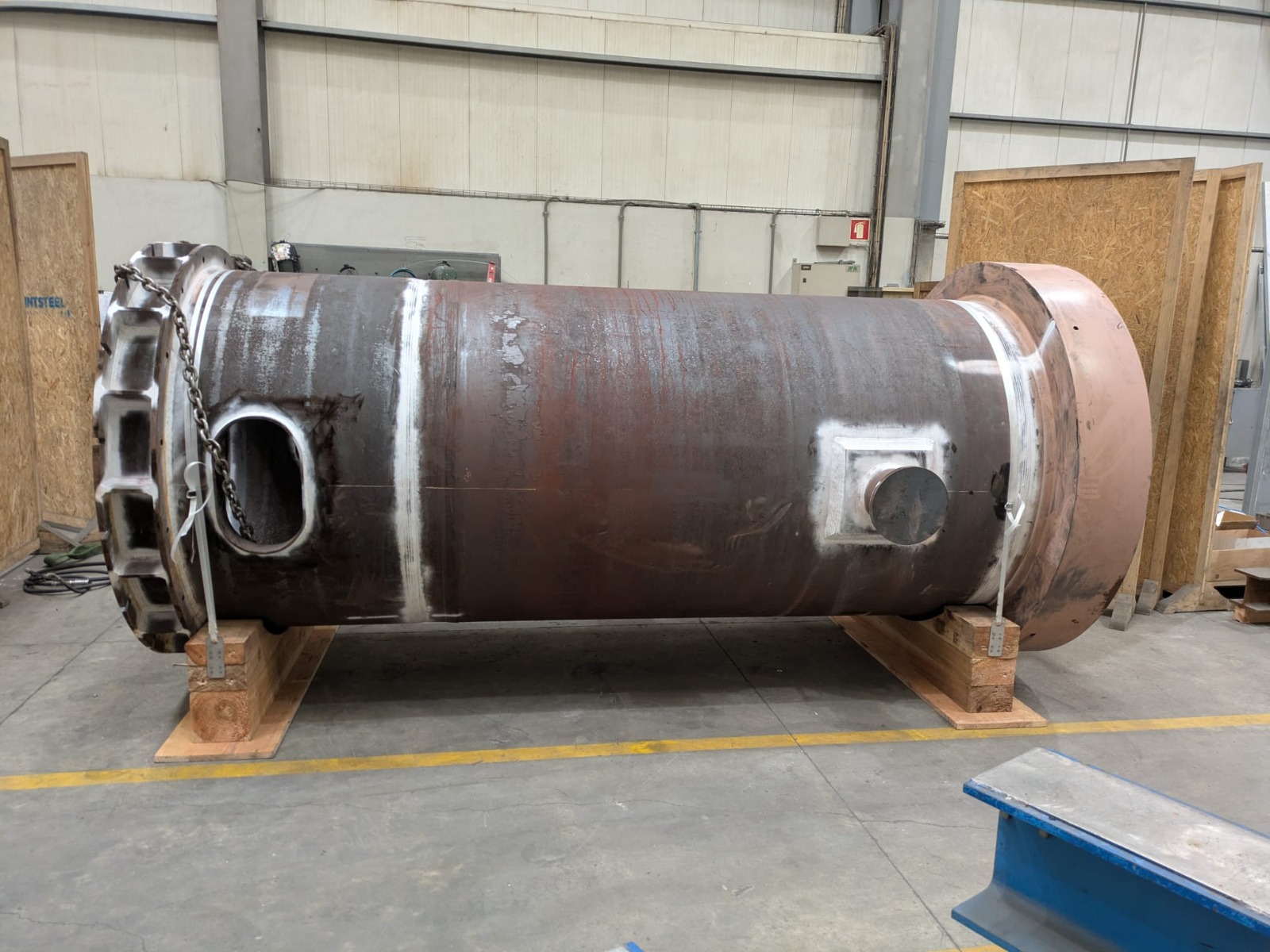

Cuve d'épreuve 4 000 L en P355GH 45 mm assemblée dans notre atelier partenaire avant épreuve hydraulique à 120 bar.

Le besoin client : un banc d'essai industriel haute pression

Le client, intégrateur d'équipements process, devait disposer d'un banc d'essai capable de mettre en pression des composants jusqu'à 80 bar dans le cadre de la qualification finale avant livraison à ses propres clients. La cuve sert d'enceinte de mise sous pression hydraulique : on y plonge ou on y raccorde l'équipement à tester, on monte en pression progressivement, et on surveille les déformations, les fuites éventuelles et le comportement du fluide.

Les exigences du cahier des charges étaient strictes :

• Volume utile minimum de 4 000 litres pour accueillir les plus gros équipements de la gamme.
• Pression de service Ps = 80 bar, avec capacité de tenue à la pression d'épreuve Pt = 120 bar.
• Fluide de test : eau additivée (groupe 2 de la DESP), non corrosif.
• Catégorie IV DESP : suivi par organisme notifié, marquage CE, dossier complet de fin d'affaire.
• Manipulation par pont roulant : interfaces de levage intégrées, fond bombé inférieur certifié.

Pourquoi 120 bar de test pour 80 bar en service ?

La règle est posée par le CODAP 2020, le code de construction français des appareils à pression, et par la directive européenne 2014/68/UE (DESP). L'épreuve hydraulique finale doit valider la tenue mécanique de la cuve à une pression supérieure à sa pression de service, avec une marge de sécurité significative.

La formule appliquée est Pt = max(1,43 × Ps ; 1,25 × Ps × fa/fs), où fa et fs sont les contraintes admissibles à la température ambiante et à la température de calcul. Pour notre cuve travaillant à température modérée, la première branche domine :

En clair : Pt = 1,43 × 80 = 114,4 bar, arrondi à 120 bar pour la marge constructeur et la précision du manomètre.

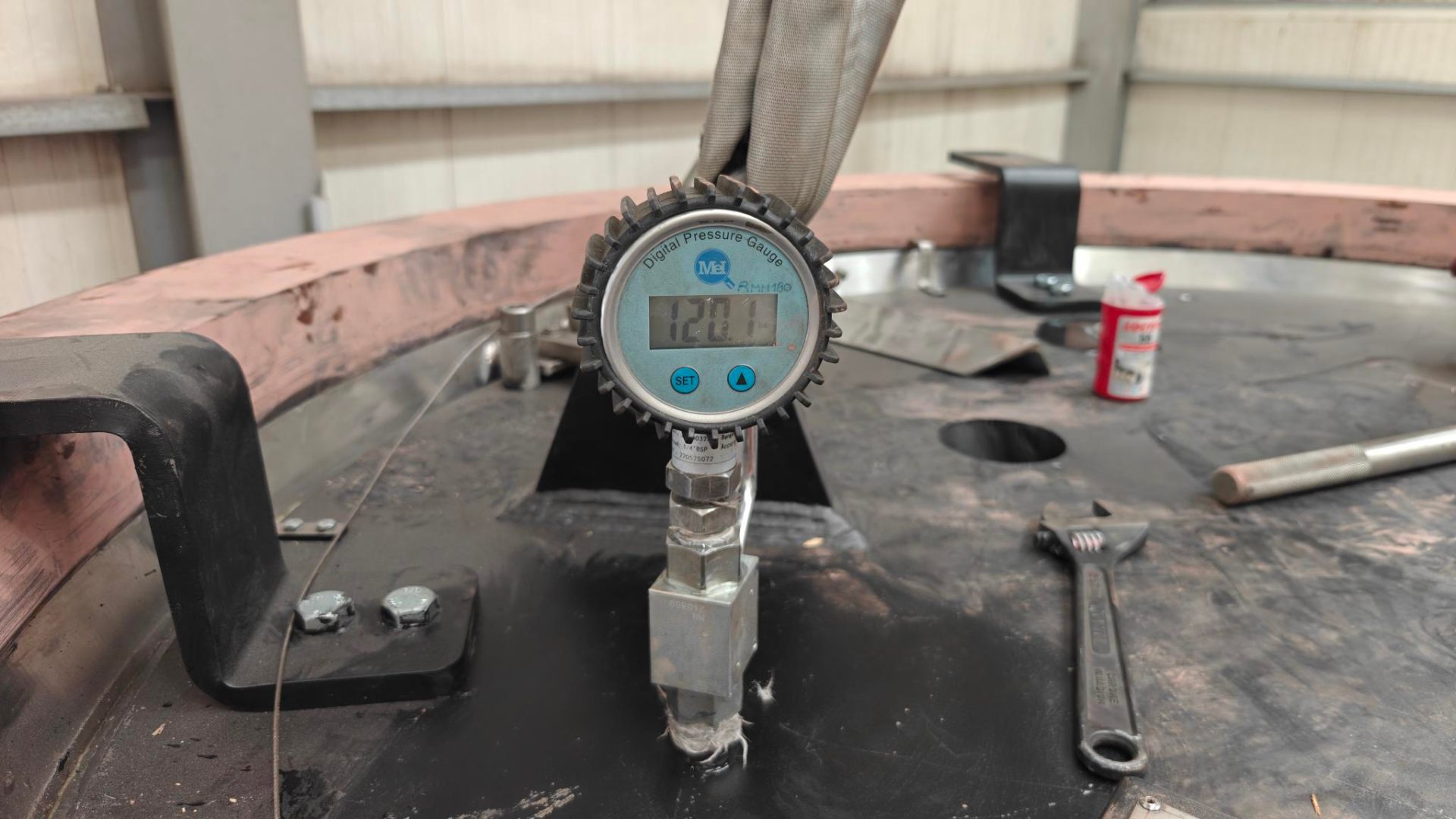

Épreuve hydraulique en cours : manomètre numérique de précision affichant 120,1 bar, pression maintenue 30 minutes pour validation finale.

L'épreuve hydraulique est l'événement le plus exigeant que la cuve subira au cours de sa vie. Si elle passe sans déformation permanente ni fuite, la marge en service est garantie. C'est aussi le moment où, statistiquement, on détecte les défauts de soudure que les contrôles non destructifs (CND) n'auraient pas révélés.

Le choix matière : pourquoi le P355GH ?

Le P355GH (norme EN 10028-2) est un acier au carbone-manganèse spécifiquement développé pour les équipements sous pression travaillant à chaud (« GH » = Guaranteed Hot). Ses caractéristiques en font le choix de référence pour ce type d'application :

Trois raisons ont orienté notre choix :

1. Limite d'élasticité élevée : 355 MPa contre 265 pour le P265GH, ce qui permet de réduire l'épaisseur de paroi de près de 25 % à pression égale — gain matière et gain d'heures de soudage.
2. Soudabilité éprouvée : carbone équivalent (CEV) maîtrisé, pas de préchauffage complexe nécessaire jusqu'à 35 mm, procédures QMOS standardisées dans nos ateliers partenaires.
3. Disponibilité matière : les aciéries européennes (ArcelorMittal, Voestalpine, Salzgitter) tiennent un stock régulier en tôles fortes 30 à 100 mm, avec certificats matière 3.1 selon EN 10204.

L'inox 316L aurait coûté 3 à 4 fois plus cher au kilo, sans bénéfice fonctionnel : le fluide n'étant pas corrosif, la résistance à la corrosion de l'inox est superflue. Nous documentons cet arbitrage dans notre comparatif cuves en acier carbone vs cuves inox.

Dimensionnement : pourquoi 45 mm d'épaisseur ?

Le calcul s'appuie sur la formule de Mariotte adaptée par le CODAP pour une virole cylindrique sous pression intérieure : e = (P × D) / (2 × σ × z − P) + c, avec :

• P = pression de calcul = 1,1 × Ps = 88 bar (8,8 MPa)
• D = diamètre intérieur ≈ 1 400 mm
• σ = contrainte admissible du P355GH = Re/1,5 ≈ 236 MPa
• z = coefficient de soudure = 1,0 (CND 100 %)
• c = surépaisseur de corrosion = 1 mm

Le calcul donne e ≈ 27 mm en théorie pure. En pratique, on intègre :

• Les tolérances de roulage des tôles fortes (±2 mm sur l'épaisseur réelle).
• La pression d'épreuve à 120 bar qui rehausse le calcul de validation.
• La marge constructeur pour les piquages et zones de concentration de contrainte.
• L'effet du fond bombé et des transitions épaisseur, qui imposent une cohérence sur l'ensemble de l'enveloppe.

Le bureau d'études a finalement validé une épaisseur de 45 mm uniforme sur virole et fonds. La masse à vide de la cuve atteint près de 4 tonnes, ce qui dimensionne les interfaces de levage et le support de stockage.

Le fond bombé : géométrie certifiée pour la pression

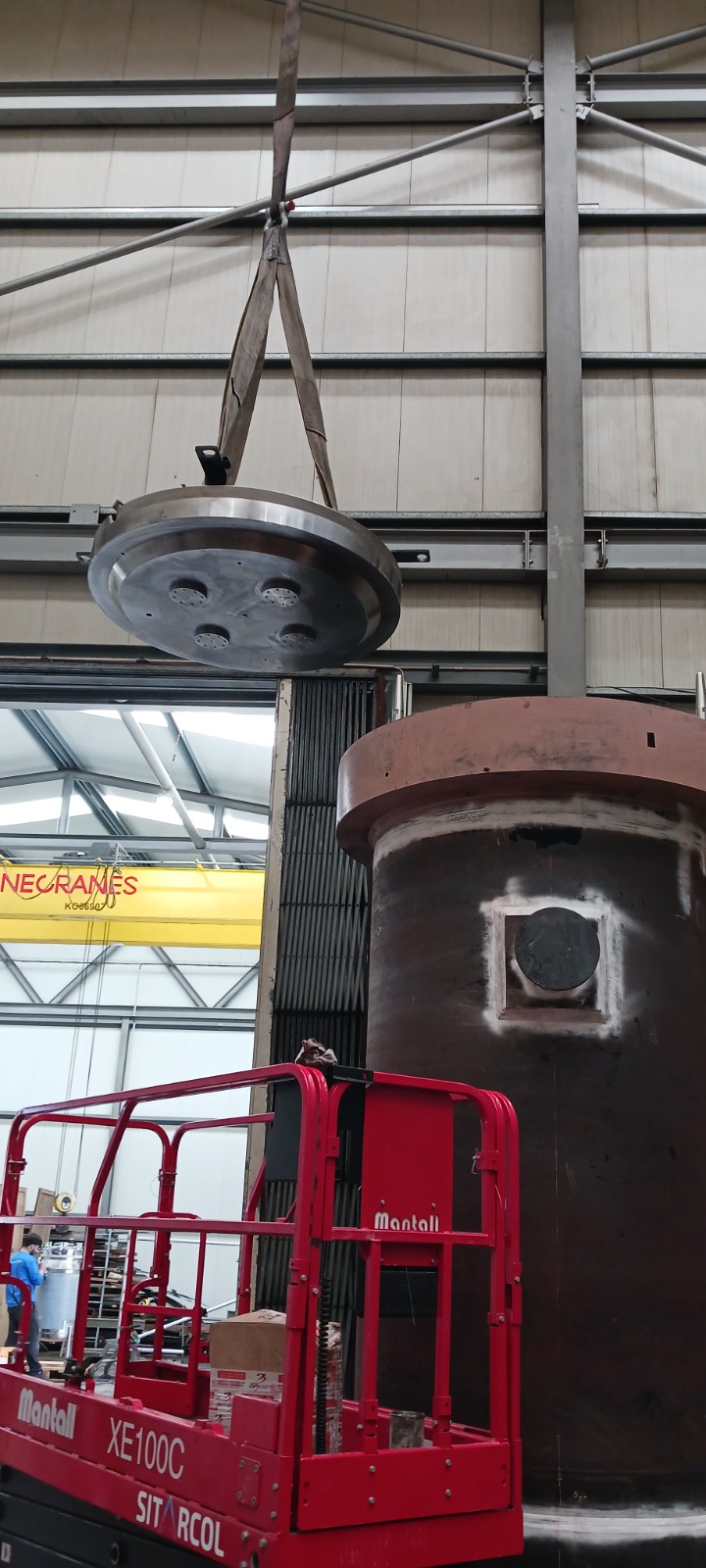

Fond bombé GRC en P355GH 45 mm, levé par pont roulant pour positionnement final avant soudure circulaire de fermeture.

Le fond bombé est l'élément qui ferme la cuve à ses deux extrémités. Sa géométrie est critique : un fond plat imposerait une épaisseur démesurée pour résister à la pression. Trois géométries sont normalisées :

• GRC (Grand Rayon de Carre) : hauteur de bombage ≈ 0,193 × D, profil le plus courant pour les cuves industrielles. C'est notre choix ici.
• Elliptique 2:1 : ratio grand axe / petit axe de 2, plus compact mais coût d'emboutissage supérieur.
• Hémisphérique : la plus efficace mécaniquement (épaisseur deux fois moindre qu'une virole), mais hauteur encombrante et coût élevé.

Les fonds sont commandés à un emboutisseur spécialisé (en France ou en Italie) avec :

• Certificat matière 3.1 EN 10204 tracé à la coulée.
• Contrôle dimensionnel sur gabarit après emboutissage.
• Recuit de détensionnement post-formage pour relâcher les contraintes résiduelles.
• Préparation des bords pour soudure (chanfrein en V ou X selon épaisseur).

Fabrication et contrôles : chaîne qualité complète

La fabrication d'une cuve catégorie IV mobilise une chaîne qualité tracée à chaque étape. Nos ateliers partenaires opèrent selon les principes de notre méthodologie projet :

1. Préparation matière

• Réception des tôles avec PV matière 3.1, marquage et stockage tracé.
• Découpe oxycoupage / plasma à dimensions, identification des pièces.
• Roulage des viroles sur rouleuse 4 galets capable d'avaler 45 mm d'épaisseur.

2. Soudage qualifié

• Modes opératoires (QMOS) validés par organisme tiers pour la nuance P355GH en épaisseur 45 mm.
• Soudeurs qualifiés QS sur le procédé retenu (généralement procédé 121 SAW ou 135 GMAW).
• Soudage multi-passes avec contrôle de la température inter-passes (≤ 250 °C).
• Cordons longitudinaux de virole puis circulaires d'assemblage virole-fond.

Notre savoir-faire en soudure lourde de précision sur fortes épaisseurs est précisément ce qui rend ce type de projet exécutable dans les délais.

3. Contrôles non destructifs (CND)

• VT (visuel) à 100 % sur toutes les soudures, après chaque passe et en final.
• RT ou PAUT à 100 % sur les soudures bout-à-bout pleine pénétration.
• PT ou MT à 100 % sur les piquages, manchons et zones de concentration de contrainte.
• Mesure d'épaisseur ultrasons en plusieurs points pour confirmer la conformité au plan.

4. Épreuve hydraulique finale

• Remplissage complet de la cuve à l'eau, mise en pression progressive (5 bar/min).
• Palier intermédiaire à Ps = 80 bar pour vérification visuelle.
• Montée à Pt = 120 bar, maintien 30 minutes minimum.
• Inspection visuelle pendant le palier : aucune fuite, aucune déformation permanente tolérée.
• Mesure de la pression sur manomètre numérique certifié, traçabilité du PV.

Cadre réglementaire : DESP 2014/68/UE catégorie IV

La directive européenne 2014/68/UE (DESP) classe les équipements sous pression en 4 catégories selon le produit Ps × V (pression × volume) et le groupe du fluide. Pour notre cuve :

• Ps × V = 80 × 4 000 = 320 000 bar·L
• Fluide groupe 2 (eau, non dangereux)
• Cuve = récipient sous pression statique

Ces paramètres placent l'équipement en catégorie IV — la plus exigeante de la DESP. Elle impose :

1. Évaluation de conformité par module H ou G : assurance qualité complète (H, H1) ou vérification CE à l'unité (G), avec intervention d'un organisme notifié (Apave, Bureau Veritas, TÜV, etc.).
2. Dossier technique complet : calculs de dimensionnement, plans, spécifications matière, QMOS, plan de contrôle, PV CND, PV épreuve.
3. Marquage CE sur plaque signalétique inox rivetée à la cuve.
4. Déclaration UE de conformité signée par le fabricant.
5. Notice d'utilisation et de maintenance remise au client en français.
6. Plan d'inspection périodique : visite intérieure tous les 5 ans, requalification tous les 10 ans (réglementation française des EsP).

Notre rôle de bureau d'études et d'intégrateur consiste à piloter cette chaîne de conformité du calcul jusqu'à la déclaration UE, en coordonnant l'atelier de fabrication, l'organisme notifié et le client final. Pour les cuves de plus faible catégorie, le cadre est allégé — voir notre page dédiée cuves sous pression.

Retour terrain — Arthur Freschel

« L'épreuve hydraulique à 120 bar reste un moment particulier dans la vie d'un projet de chaudronnerie lourde. On a passé trois mois sur le calcul, les CND, les PV soudure, et tout se joue en trente minutes devant un manomètre. La photo du compteur à 120,1 bar, c'est le feu vert pour l'organisme notifié et la fin officielle de la fabrication. À ce moment-là, le client sait que son banc d'essai tiendra ses 80 bar de service pendant des années — avec une marge de sécurité validée à 50 %. »

Conclusion

Une cuve d'épreuve à 120 bar n'est pas un produit catalogue. Chaque projet est dimensionné sur mesure, validé par un bureau d'études, fabriqué par un atelier qualifié pression et contrôlé à 100 % avant livraison. Le triptyque P355GH + 45 mm + fond bombé GRC certifié répond ici à une équation économique et réglementaire optimale : matière disponible, fabrication maîtrisée, conformité DESP catégorie IV garantie.
